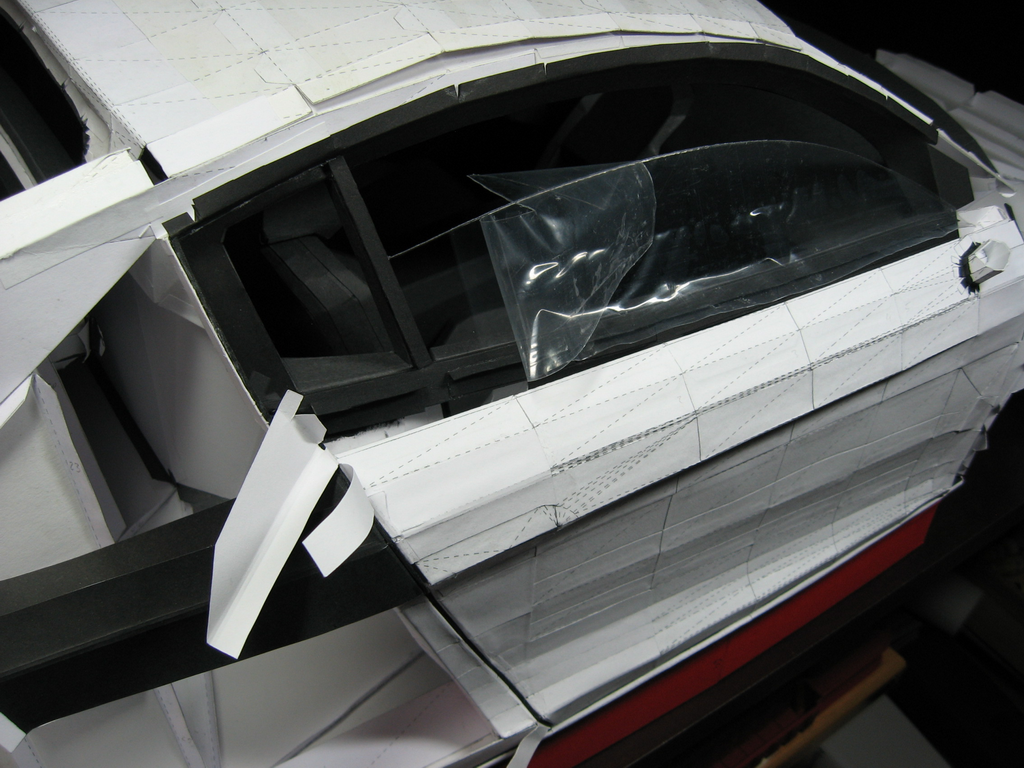

Mit Hilfe einer Schablone überprüfen wir nun den Fensterbereich, in dem die rahmenlose Seitenscheibe eingebaut wird. Die Schablone fertigen wir aus einer glasklaren 0,5 mm Vivak® - Polyester - Platte.
|
|
|
|
Warum verwenden wir kein Tonkarton?
|
|
|
|
|
|
|
|
|
|
|
|
|
1.) zeigen uns die Lichtreflexionen auf dem Glas, ob sich in den Anlageflächen Deformationen befinden
|
|
|
|
2.) können wir "sehen", wo und wie diese ausgeglichen werden müssten
|
|
|
|
Die Schablone wird mit der unteren Kante bündig an die der Türverkleidung geklammert. Die darunter befindlichen fünf Konsolen haben zwei Funktionen:
|
|
|
|
|
|
|
|
Mit ihnen können wir durch vertikales Justieren den Neigungswinkel der Scheibe bestimmen und versteifen den gesamten Befestigungsbereich.
|
|
|
|
Diese Verstärkung ist notwendig, um die eigentliche Seitenscheibe aus 1,0 mm Lexan® - Polycarbonat in Form zu halten.
|
|
|
|
|
|
|
|
Die Scheibe kleben wir mit tesa Powerstrips an die Konstruktion und befestigen von außen einen schwarzen Tonkartonstreifen. Dieser wird für die Montage der oberen Türkante benötigt.
|
|
|
|
.
|
|
|
|
Als Nächstes fertigen wir die horizontalen Türstreben.
|
|
|
|
|
|
|
|
Es sind der Türkontur folgend gebogene, im Querschnitt dreieckförmige Hohlprofile aus Tonkarton.
|
|
|
|
Nun verkleben wir Strebe für Strebe und verbinden sie auf der Türinnenseite jeweils mit einem Steg.
|
|
|
|
|
|
|
|
Mit dieser Vorgehensweise erzeugen wir ein selbsttragendes, verwindungssteifes Bauteil.
|
|
|
|
Die Tür ist 26 cm breit, 13 cm hoch und wird lediglich an den seitlichen, sowie der unteren Außenkante befestigt.
|
|
|
|
|
|
|
|
Für den Anschluss an das Seitenfenster steht uns nun ein stabiles Element zur Verfügung, welches auch dem Anpressdruck während des Klebens standhält.
|
|
|
|
|
|
|
|
Zudem benötigen wir für den Fuß des Seitenspiegels eine tragfähige Befestigung. Der Seitenspiegel wird mit seinem Gewicht und dem Abstand des Schwerpunktes zur Befestigung ein Drehmoment erzeugen. Dieses Moment fangen wir ohne Probleme über unsere Unterkonstruktion ab.
|
|
|
|
Nachdem wir die Tür eingebaut haben, kann die Decklage aufgeklebt werden.
|
|
|
|
|
|
|
|
Nun folgt noch eine schwarze Abdeckleiste auf der oberen Türkante und der Einbau des Schutzgitters in den Rahmen der seitlichen Luftöffnung.
|
|
|
|
Die Montage des Sideblades erfolgt in gleicher Weise wie auf der Fahrerseite.
|
|
|
|
|
|
|
|
Mit dem auftragen der schwarzen Decklage auf das Sideblade, schließen wir diesen Bauabschnitt erstmal ab.
|
|
|
|
Die Tür ist mit einer stabilen Unterkonstruktion versehen,
|
|
|
|
|
|
|
|
und lediglich an den seitlichen, sowie der unteren Außenkante befestigt.
|
|
|
|
|
|
|
|
Somit können wir den Anschluß an das Seitenfenster vornehmen,
|
|
|
|
|
|
|
|
ohne dieses unter Spannung zu setzen.
|
|
|
|
